液壓擺式剪板機規格型號：
| 型號 | 剪板尺寸 | 剪切角 | 行程次數 | 后擋料范圍 | 主電機 | 外形尺寸 |
| （T×W）（mm） | （°） | time/min | mm | kw | mm | |
| QC12Y4×3200 | 4×3200 | 1°30’ | 18 | 20-600 | 5.5 | 3840×1675×1600 |
| QC12Y6×2500 | 6×2500 | 1°30’ | 18 | 20-600 | 7.5 | 3130×1530×1600 |
| QC12Y6×3200 | 6×3200 | 1°30’ | 14 | 20-600 | 7.5 | 3840×1675×1620 |
| QC12Y6×4000 | 6×4000 | 1°30’ | 14 | 20-600 | 7.5 | 4630×1850×1700 |
| QC12Y6×5000 | 6×5000 | 1°30’ | 10 | 20-800 | 11 | 5660×2050×1950 |
| QC12Y6×6000 | 6×6000 | 1°30’ | 10 | 20-800 | 11 | 6700×2300×2300 |
| QC12Y8×2500 | 8×2500 | 1°30’ | 14 | 20-600 | 11 | 3130×1530×1600 |
| QC12Y8×3200 | 8×3200 | 1°30’ | 10 | 20-600 | 11 | 3840×1675×1620 |
| QC12Y8×4000 | 8×4000 | 1°30’ | 8 | 20-600 | 11 | 3840×1850×1700 |
| QC12Y8×5000 | 8×5000 | 1°30’ | 7 | 20-800 | 15 | 4630×2050×1950 |
| QC12Y8×6000 | 8×6000 | 1°30’ | 6 | 20-800 | 15 | 6750×2330×2230 |
| QC12Y10×2500 | 10×2500 | 1°30’ | 14 | 20-800 | 15 | 3130×1580×1800 |
| QC12Y10×3200 | 10×3200 | 1°30’ | 12 | 20-800 | 15 | 3840×1725×1850 |
| QC12Y10×4000 | 10×4000 | 1°30’ | 12 | 20-800 | 15 | 4630×1900×1850 |
| QC12Y12×2500 | 12×2500 | 1°30’ | 16 | 20-800 | 18.5 | 3235×2045×1935 |
| QC12Y12×3200 | 12×3200 | 1°30’ | 14 | 20-800 | 18.5 | 3945×2227×2115 |
| QC12Y12×4000 | 12×4000 | 1°30’ | 14 | 20-800 | 18.5 | 4695×2227×2200 |
| QC12Y12×5000 | 12×5000 | 1°30’ | 7 | 20-1000 | 22 | 6100×3370×3050 |
| QC12Y12×6000 | 12×6000 | 1°30’ | 6 | 20-1000 | 30 | 7100×3370×3050 |
| QC12Y12×8000 | 12×8000 | 1°30’ | 5 | 20-1000 | 37 | 9100×3575×3150 |
| QC12Y16×2500 | 16×2500 | 2° | 16 | 20-650 | 22 | 3235×2050×1985 |
| QC12Y16×3200 | 16×3200 | 2° | 12 | 20-800 | 22 | 3850×2230×2258 |
| QC12Y16×4000 | 16×4000 | 2° | 10 | 20-800 | 22 | 4700×2230×2250 |
| QC12Y20×2500 | 20×2500 | 2°30’ | 5 | 20-1000 | 37 | 3290×2900×2450 |
| QC12Y20×3200 | 20×3200 | 2°30’ | 4 | 20-1000 | 37 | 4000×3100×2600 |
| QC12Y20×4000 | 20×4000 | 2°30’ | 3 | 20-1000 | 37 | 4750×3300×2800 |
| QC12Y20×6000 | 20×6000 | 2°30’ | 3 | 20-1000 | 45 | 7050×3480×3050 |
| QC12Y25×2500 | 25×2500 | 2°30’ | 6 | 20-1000 | 45 | 3500×3150×3500 |
| QC12Y25×3200 | 25×3200 | 2°30’ | 5 | 20-1000 | 45 | 4200×3150×3500 |
| QC12Y25×4000 | 25×4000 | 2°30’ | 5 | 20-1000 | 45 | 4850×3300×3500 |
| QC12Y32×2500 | 32×2500 | 3° | 5 | 20-1000 | 55 | 3500×3150×3500 |
| QC12Y32×3200 | 32×3200 | 3° | 4 | 20-1000 | 55 | 4200×3150×3500 |
| QC12Y40×2500 | 40×2500 | 4° | 5 | 20-1000 | 75 | 3600×3300×3200 |
| QC12Y40×3200 | 40×3200 | 4° | 3 | 20-1000 | 75 | 4300×3300×3400 |
液壓閘式剪板機規格型號：
| 機床型號 | 可剪板厚 | 可剪板寬 | 行程次數 | 后擋料范圍 | 剪切角 | 主電機功率 |
| mm | mm | min -1 | mm | ° | kw | |
| 6×2500 | 6 | 2500 | 20-25 | 600 | 0.5-1.5 | 7.5 |
| 6×3200 | 6 | 3200 | 16-25 | 600 | 0.5-1.5 | 7.5 |
| 6×4000 | 6 | 4000 | 14-25 | 600 | 0.5-1.5 | 7.5 |
| 6×5000 | 6 | 5000 | 10-15 | 800 | 0.5-1.5 | 7.5 |
| 6×6000 | 6 | 6000 | 10-15 | 800 | 0.5-1.5 | 11 |
| 8×2500 | 8 | 2500 | 18-25 | 600 | 0.5-1.5 | 11 |
| 8×3200 | 8 | 3200 | 16-25 | 600 | 0.5-1.5 | 11 |
| 8×4000 | 8 | 4000 | 12-25 | 600 | 0.5-1.5 | 11 |
| 12×2500 | 12 | 2500 | 12-20 | 600 | 0.5-2 | 15 |
| 12×3200 | 12 | 3200 | 12-20 | 600 | 0.5-2 | 15 |
| 12×4000 | 12 | 4000 | 12-20 | 600 | 0.5-2 | 15 |
| 16×2500 | 16 | 2500 | 10-15 | 800 | 0.5-2.5 | 18.5 |
| 16×3200 | 16 | 3200 | 10-15 | 800 | 0.5-2.5 | 18.5 |
| 16×4000 | 16 | 4000 | 8-15 | 800 | 0.5-2.5 | 18.5 |
| 20×2500 | 20 | 2500 | 8-12 | 800 | 0.5-2.5 | 30 |
| 20×4000 | 20 | 4000 | 8-12 | 800 | 0.5-2.5 | 30 |
| 25×2500 | 25 | 2500 | 6-10 | 800 | 0.5-3.5 | 37 |
| 25×3200 | 25 | 3200 | 6-10 | 800 | 0.5-3.5 | 37 |
| 25×4000 | 25 | 4000 | 6-10 | 1000 | 0.5-3.5 | 37 |
| 30×2500 | 30 | 2500 | 6-8 | 1000 | 0.5-3.5 | 45 |
| 30×3200 | 30 | 3200 | 6-8 | 1000 | 0.5-3.5 | 45 |
| 40×2500 | 40 | 2500 | 4-8 | 1000 | 0.5-3.5 | 75 |
| 40×3200 | 40 | 3200 | 4-8 | 1000 | 0.5-3.5 | 75 |
液壓剪板機動作順序：
剪板機的系統組成及參數機能介紹
1.定位滑塊由伺服控制，用來定鋼板的長度。
2.由輸送機將鋼板輸送到位。
3.鋼板長度定位完成，滑塊后移（避免剪切時，損傷滑塊），剪刀下切。
剪板機的系統組成及參數機能介紹

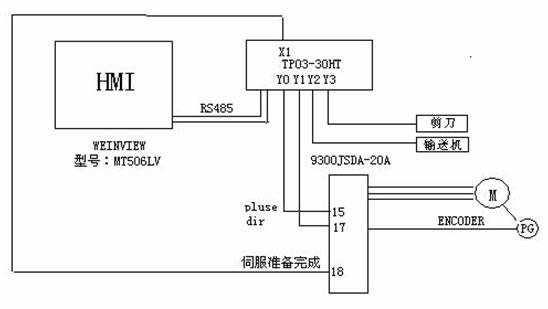

控制系統圖
整個系統由威倫MT506LV觸摸屏、臺安TP03-30HT-A，BWS-BBR輪切專用伺服組成，做上述動作控制。
BWS-BBR輪切專用伺服驅動器搭配BWS-BH伺服電機 200W ~ 3KW，采用 8192 ppr增量型編碼器，性能突出，可應用于各種場合。驅動器在整個控制環節中，正好處于主控制箱（MAIN CONTROLLER）-->驅動器（DRIVER）-->馬達（MOTOR）的中間換節。他的主要功能是接收來自主控制箱（NC CARD）的信號，然后將信號進行處理再轉移至馬達以及和馬達有關的感應器（SENSOR），并且將馬達的工作情況反饋至主控制箱（MAIN CONTROLLER。
三、機能多元性
轉矩、速度、位置、點對點定位及混合模式切換功能，可搭配不同控制系統，做最佳化應用組合。
主回路 / 控制回路電源分離，保護協調性佳、檢修容易。
內建剎車晶體，可滿足負載慣量大之應用場合。
增益調整簡單，內建十個等級剛性表，且具備在線（On-Line）/ 離線（Off-Line）自動增益調整功能。
Notch Filter功能，可有效抑制機械共振，提高控制系統穩定性。
增益可切換運用，速度回路比例積分（PI）控制與比例（P）控制切換，可抑制電機加減速時過沖與緩沖現象。
內建十六段位置定位控制指令，可自由規劃點對點定位控制。
指令平滑功能，在位置及速度模式下可調整“平滑時間”參數，以延長機械使用壽命。
人性化操作接口、實時顯示狀態及故障信息。
完善的保護機制，多種異常警報。
操作軟件，通過RS-232接口，可讀寫參數、增益調整、狀態顯示及仿真數字式示波器進行內部信號圖形監控。
四、參數調整
Cn001=2, （控制模式）
Cn002=0011,（servo on 與驅動禁止）
Cn025=100, （慣量比）
Cn026=5, （剛性等級）
Cn030=212, （電機對應參數）
Pn301=10,（脈沖形式）
Pn313=0, （一次平滑時間）
Qn401=80,（速度回路增益）
Qn402=50,（速度回路積分時間）
Qn405=80（位置回路增益）
