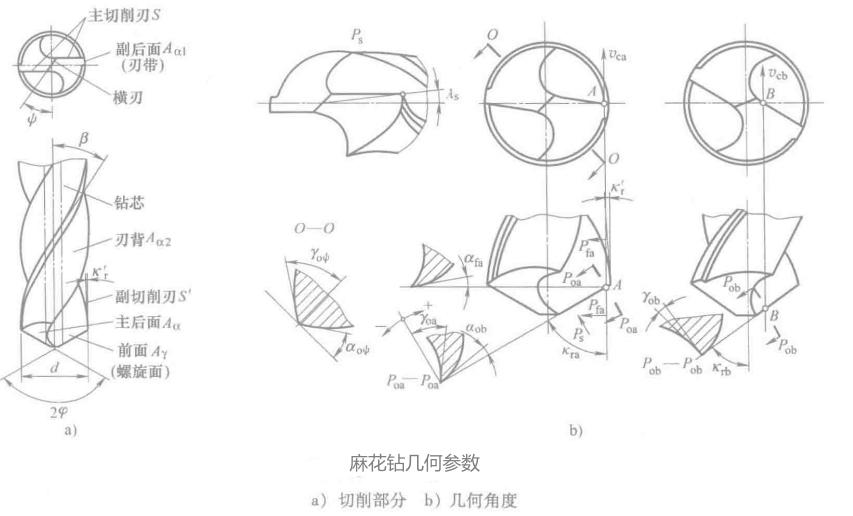

麻花鉆是應用廣泛的孔加工刀具，可用于鉆孔與擴孔等加工。下圖所示為麻花鉆切削部分的幾何參數。包括螺旋角β、頂角2Φ、前角γo、后角αo(αf)、主偏角κr副偏角 κ'r、刃傾角λs 、橫刃傾角ψ、橫刃前角γoψ、橫刃后角αoψ等。
麻花鉆的端面有兩條主切削刃和一條橫刃，圓柱部分有兩條副切削刃，兩主切削刃在其平行平面上的投影夾角--頂角2Φ(標準麻花鉆約118°);主切削刃上不同點的前角(γoa>γob)和后角(αoa>αob)不等，從外側的正前角γoa(A點)逐漸變化到負前角 γob(B點);副切削刃主要起著導向的作用，不具有切削效果，有一段零度后角的刃帶;麻花鉆外徑向柄部方向有少量的倒錐量(每100mm長度上減小0.03~0.12mm)，構成了副偏角κ'r;橫刃是麻花鉆的致命弱點之一，從o-o剖面可以看出，其有極大的負前角(γoψ=-(54°~60°))，說明橫刃處的切削效果特別差，幾乎是擠壓出切屑，并產生很大的軸向阻力;麻花鉆的鉆芯向柄部方向成正錐度而逐漸增大(每100mm長度上增加1.4~2.0mm)，因此，鉆頭多次刃磨減短后，橫刃增長，加工時的軸向阻力會增加。
