立方氮化硼(Cubic Boron Nitride，簡稱CBN)是氮化硼(BN)的同素異構體之一，其晶體結構類似金剛石，硬度略低于金剛石，但遠高于其他刀具材料，其與金剛石統稱為超硬刀具材料，常用作磨料和刀具材料。

目前為止，立方氮化硼主要是通過人工合成的方法獲得，有單晶體(CBN)與多晶體(即聚晶立方氮化硼，簡稱PCBN)之分。

單晶體立方氮化硼是以立方氮化硼為原料，加催化劑在4~8GPa高壓、1400~1800℃高溫條件下轉化而成。由于受CBN制造技術的限制，目前制造直接用于切削刀具的大顆粒單晶體仍存在困難，成本很高，加之單晶CBN存在易劈裂的“解理面”，不能直接用于制造切削刀具，因而CBN單晶主要用于制作磨料和磨具。目前，工業上可用于切削刀具的立方氮化硼材料主要是聚晶立方氮化硼(PCBN)刀具。

聚晶立方氮化硼(PCBN)是在高溫高壓條件下，將微細的CBN材料通過粘結劑(Al、Ti、TiC、TiN等)燒結而成的一種多晶材料。PCBN克服了CBN單晶體易理解和各向異性等缺點，非常適合制作刀具等工具。

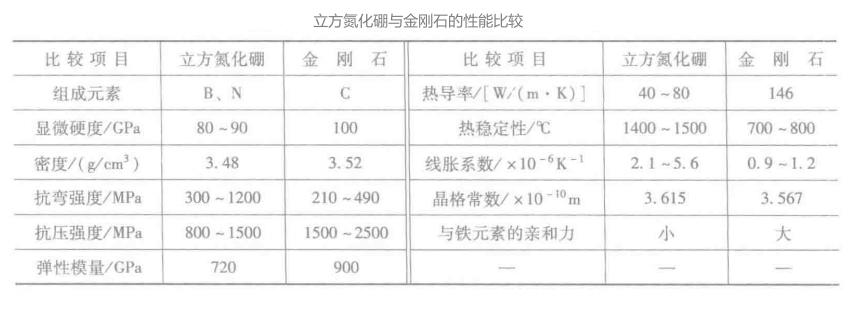

立方氮化硼的硬度雖略次于金剛石，但卻遠遠高于其他高硬度材料，下表所示為立方氮化硼與金剛石的性能比較。立方氮化硼突出優點是熱穩定性比金剛石高得多，可達1200℃以上(金剛石為700~800℃)，另一個突出優點是化學惰性大，與鐵元素在1200~1300℃下也不起化學反應。
